1. 方案概述

1.1 方案介绍

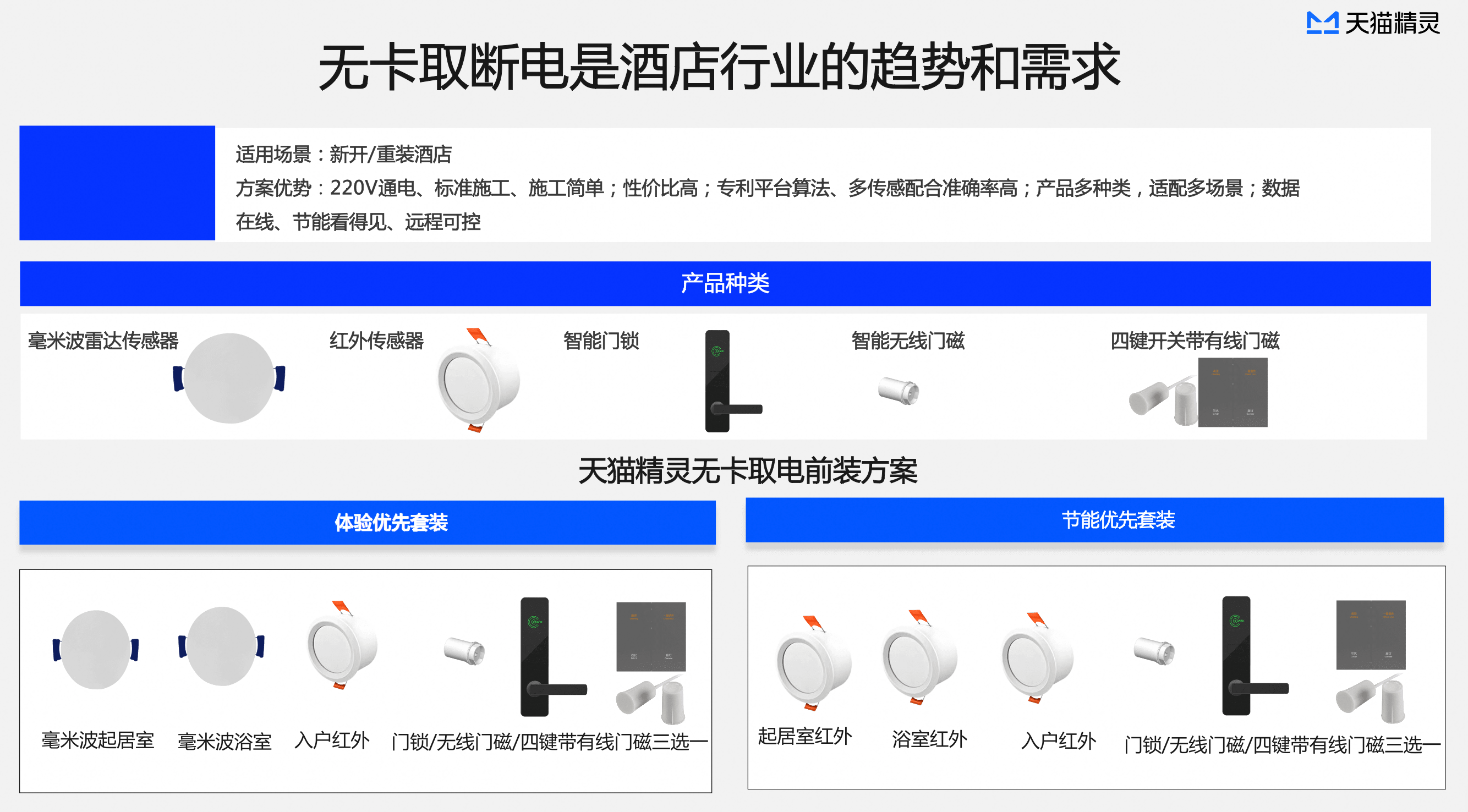

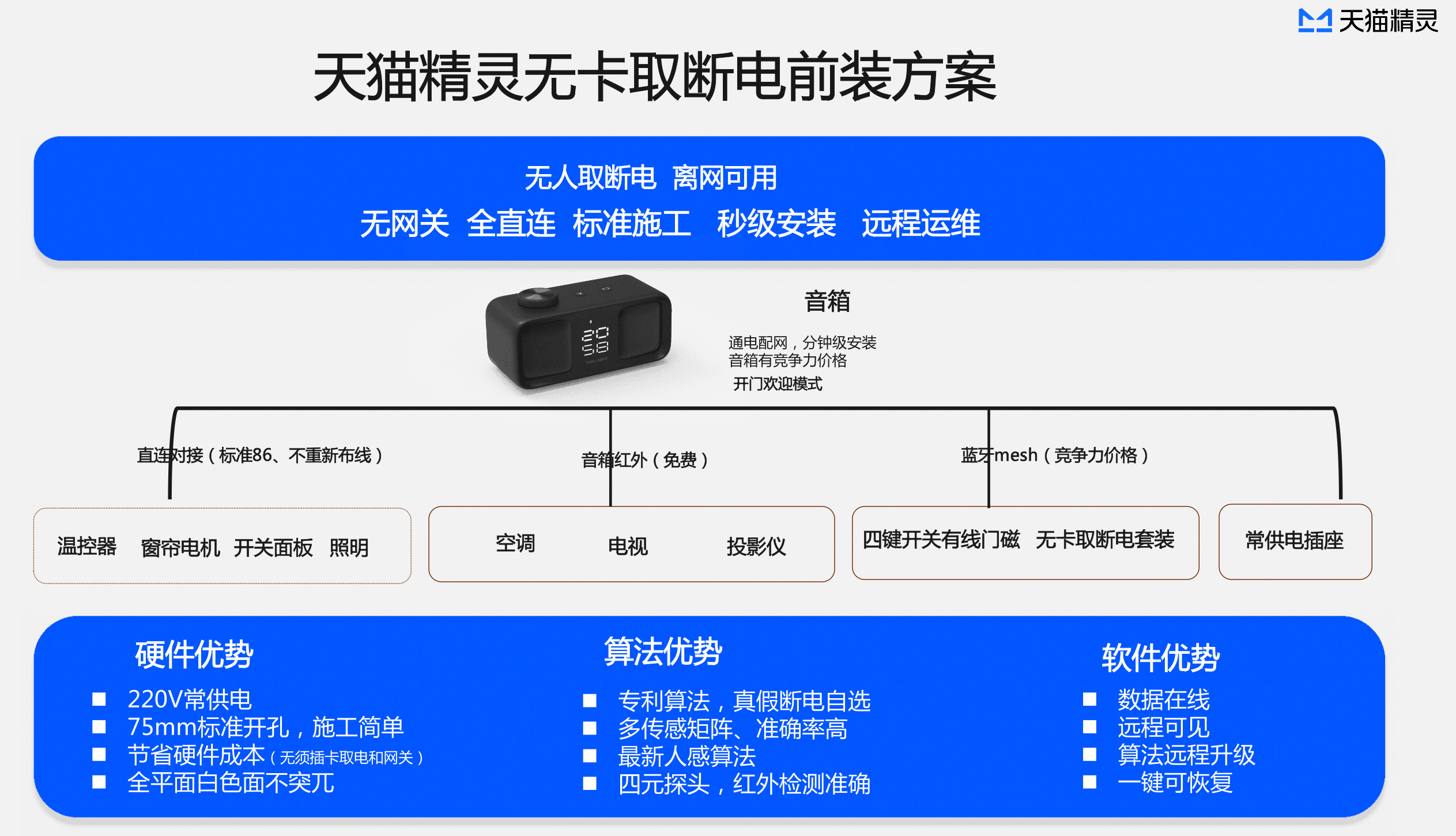

1.2 方案架构

2. 传感器安装指导

红外/毫米波传感器安装注意事项：

1. 75mm开孔

2. 传感器要求常供电

3. 建议传感器与音箱接同一路电源

2.1 人体传感器（红外版）

2.1.1 产品参数

• 产品尺寸：80mm*45mm

• 探测角度：100°

• 探测距离：4米（吸顶3米探测直径4米）

• 延时：5秒

• 供电：220V

• 输出：天猫精灵蓝牙Mesh

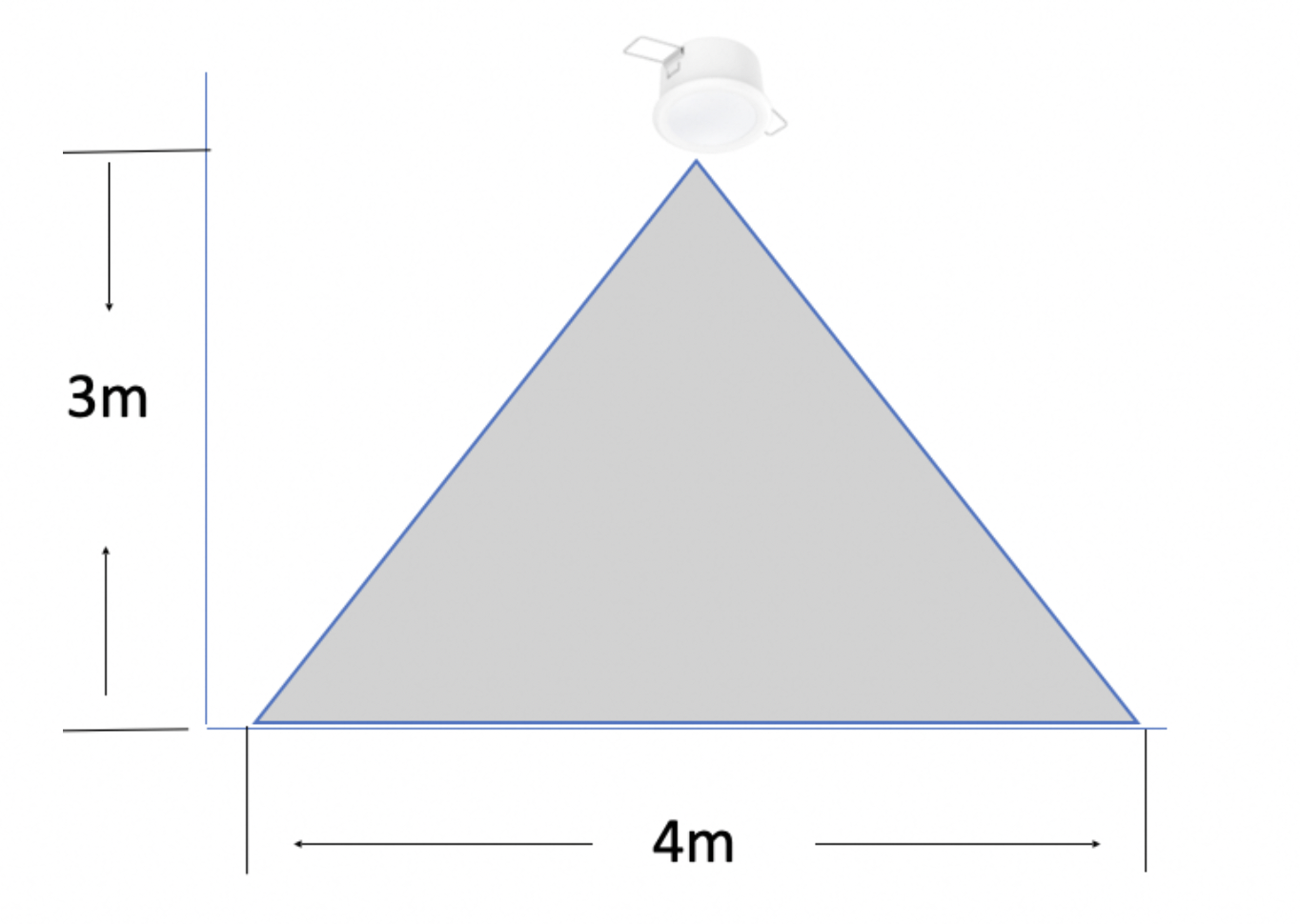

2.1.2 探测范围

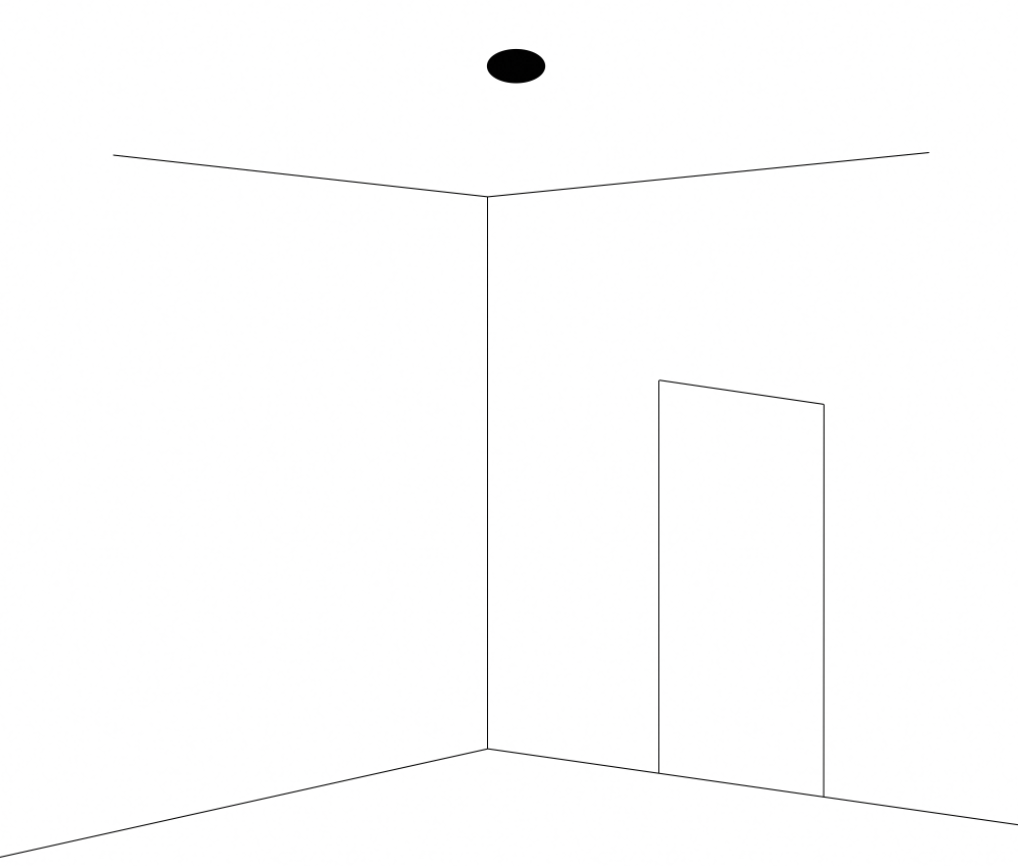

2.1.3 安装说明

产品说明

挂顶安装，安装步骤：在天花板开一个直径为75mm的圆孔，把安装好卡扣的产品卡入圆孔

安装注意事项：

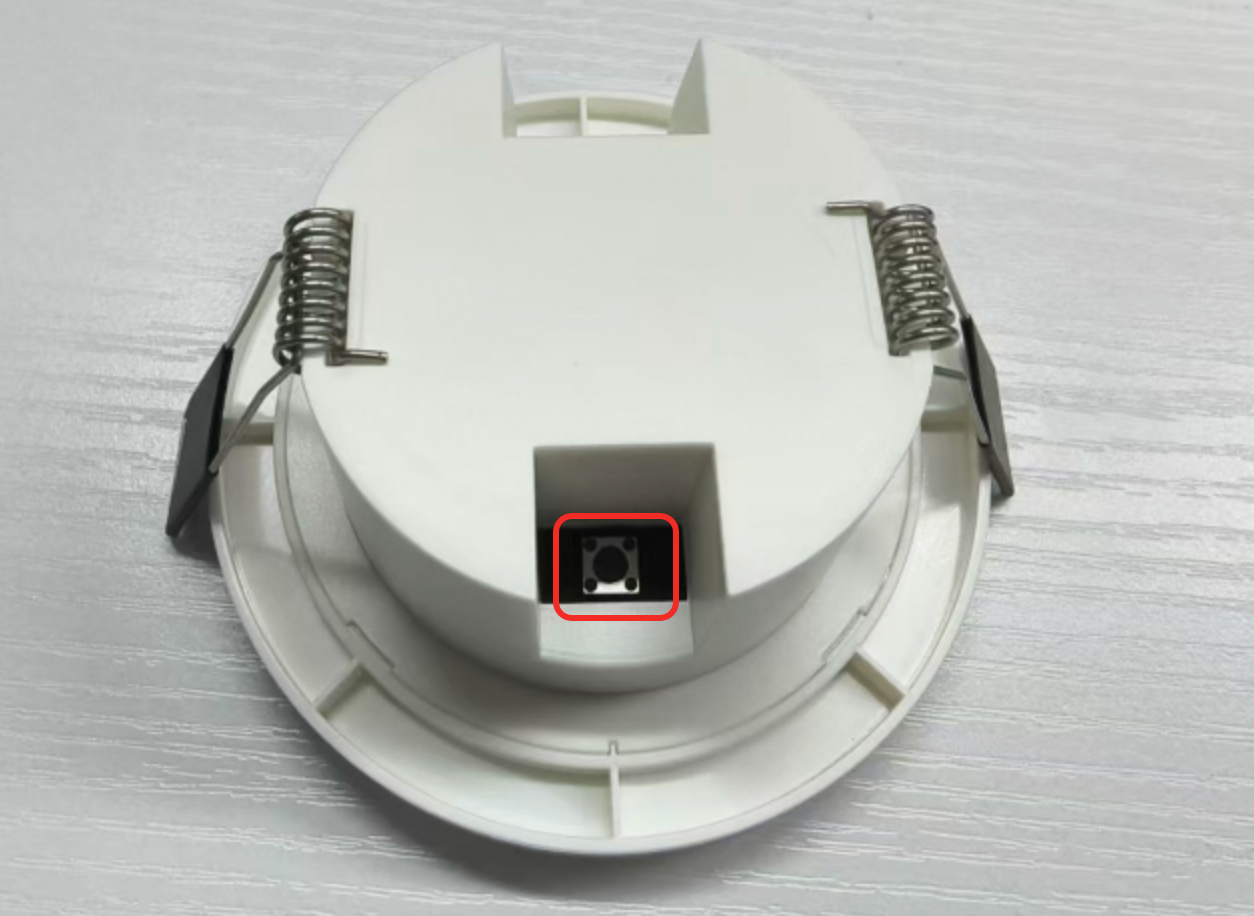

配网说明：操作传感器上面的按键短按3次+长按1次，进入配网状态

注意事项：

• 本产品适用于室内环境

• 为防止产品失灵、失效或者其探测特性改变，请勿在以下或者类似环境下使用：（1）温度快速变化的环境；（2）强烈震动、抖动的环境；存在阻隔导致红外线不能穿过的环境，如玻璃、雾等

• 传感器中使用感应材料对热比较敏感，敏感材料可能在高温下丧失性能，所以禁止使用热风枪吹模块

• 为达到较好的探测效果，感应器应面向探测区域，探头前不能有任何遮挡

• 产品没有防宠物设置

2.2 人体存在传感器（毫米波雷达版）

2.2.1 产品参数

• 产品尺寸：64mm*43.8mm

• 覆盖角度：140°（+-75°）超宽探测角度

• 产品重量：<100g

• 供电：220V～50Hz

• 输出：天猫精灵蓝牙Mesh

• 功耗：<2W

• 蓝牙频率：2.4GHz

• 雷达频率：24GHz～24.25GHz

• 目标应用：人体存在感应

• 工作温度：-10°C～40°C

• 工作湿度：0-95%RH，无冷凝

• 存储温度：-40°C～80°C

2.2.2 探测范围

雷达覆盖范围如下图示例，以雷达为中心点检测半径3m

2.2.3 安装说明

产品说明

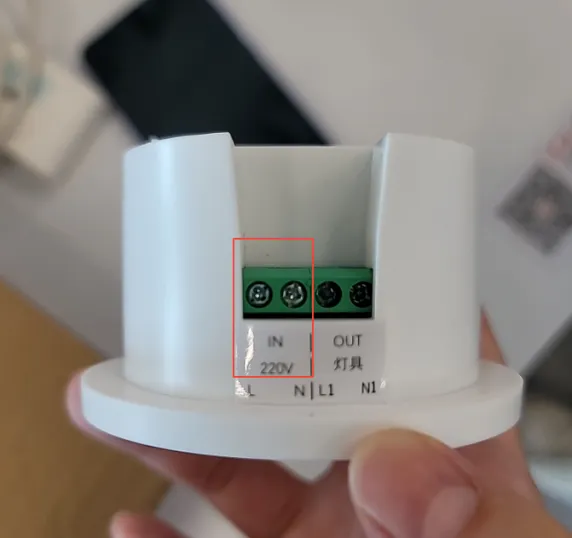

左边接口供电

挂顶安装，安装步骤：在天花板开一个直径为75mm的圆孔，把安装好卡扣的产品卡入圆孔

安装位置：

设备安装时需要根据雷达的探测范围以及实际房间布局进行安装。

探测范围：雷达探测范围有限，需要根据酒店的布局在合理的位置安装雷达，确保雷达覆盖面积达到最优。雷达最远探测如上文描述，检测半径约3m直径约6m，可根据房间大小布局以及入住人员的主要活动区域进行安装，具体示例如下：

1. 如果房间长度为6m，宽4m则在长3m宽2m的区域进行安装，见下图所示

2.

3. 如果房间长度为5m，宽6m则在长2.5m宽3m的区域进行安装，见下图所示

4.

5. 如果房间长度8m，宽6m则在长2m宽3m的区域安装2个设备，见下图所示

6.

7. 房间布局：

   雷达安装位置需保证实现通畅，避免被家具、装饰品以及障碍物遮挡，使探测范围缩短。雷达探测半径约3m，如果在2m的距离出现一张桌子人在桌子的后面坐着可能会导致雷达无法检测到目标（如下图场景）安装时需注意在人员出现的位置不允许有家具遮挡

8.

9. 如果实在无法挪动房间的物体布局需要在遮挡物后方在加装雷达设备，保证检测区域的有效性

10.

配网说明

操作传感器上面的按键短按3次+长按1次，直到指示灯闪烁，表示进入配网状态

产品特性

毫米波雷达人体传感器可以实时感知人体运动、静止以及微动的智能感应设备，支持多级调参以及底噪自动学习功能，可有效的过滤如窗帘、绿植、空调等非人运动目标的干扰。避免出现人在灯灭等类似的误触误关情况，识别更精准。

注意事项：

• 本产品适用于室内环境

• 为防止产品失灵、失效或者其探测特性改变，请勿在以下或者类似环境下使用：（1）强烈震动、抖动的环境；（2）存在阻隔导致毫米波雷达不能穿过的环境，如金属等

3. 房型配置

参考房型分享码（有线门磁/无线门磁/智能门锁三选一）：2ebf2c541497426e9a04f5ccefa2e86c_63799

参考配置操作视频：酒店无卡取断电方案配置

3.1 通过门磁和传感器组检测结果触发通断电

配置逻辑：开门-传感器组判断无人-执行欢迎模式；关门-传感器判断无人-执行离房节能模式

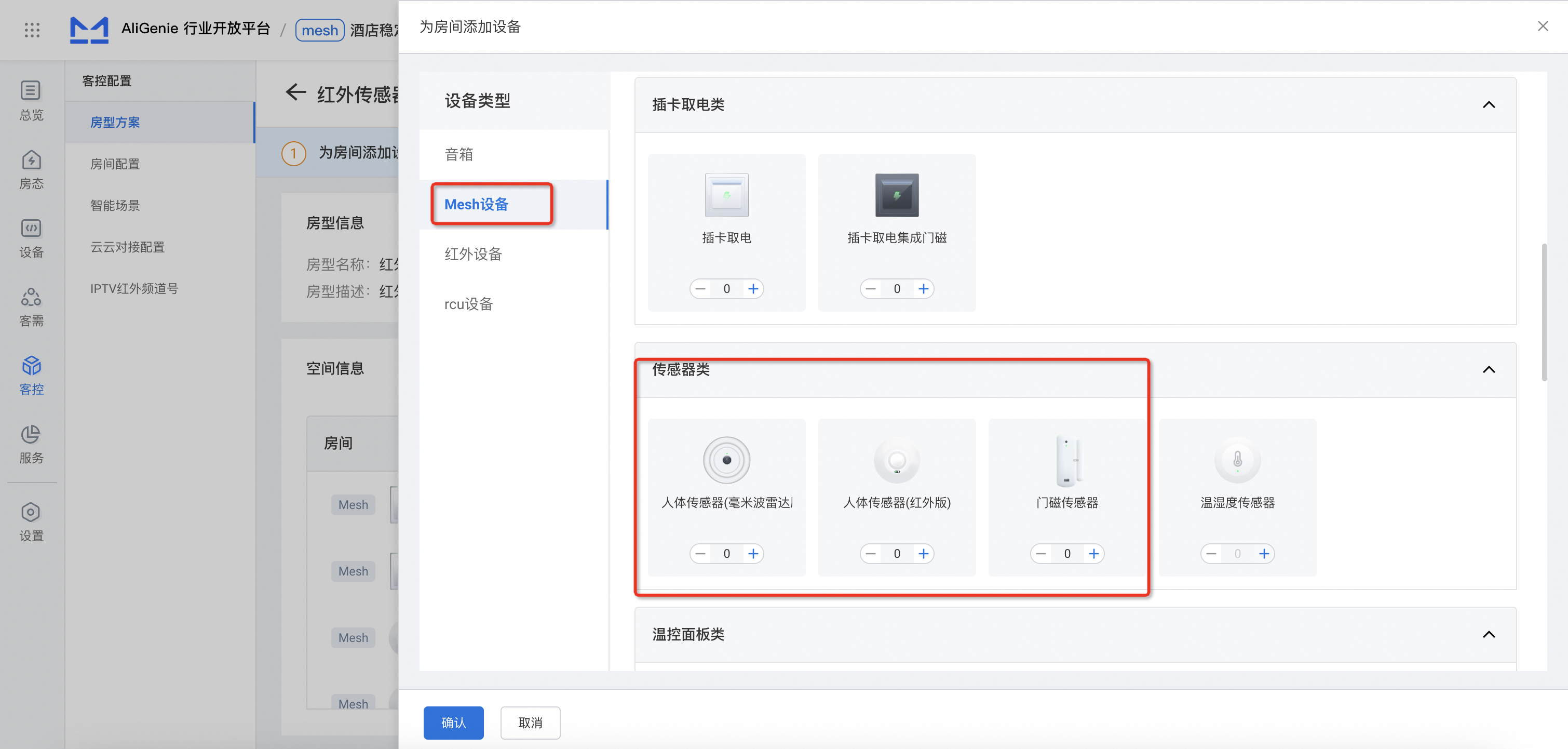

1. 房型中添加对应的传感器设备

2. 在传感器组中添加传感器设备

基础配置说明：

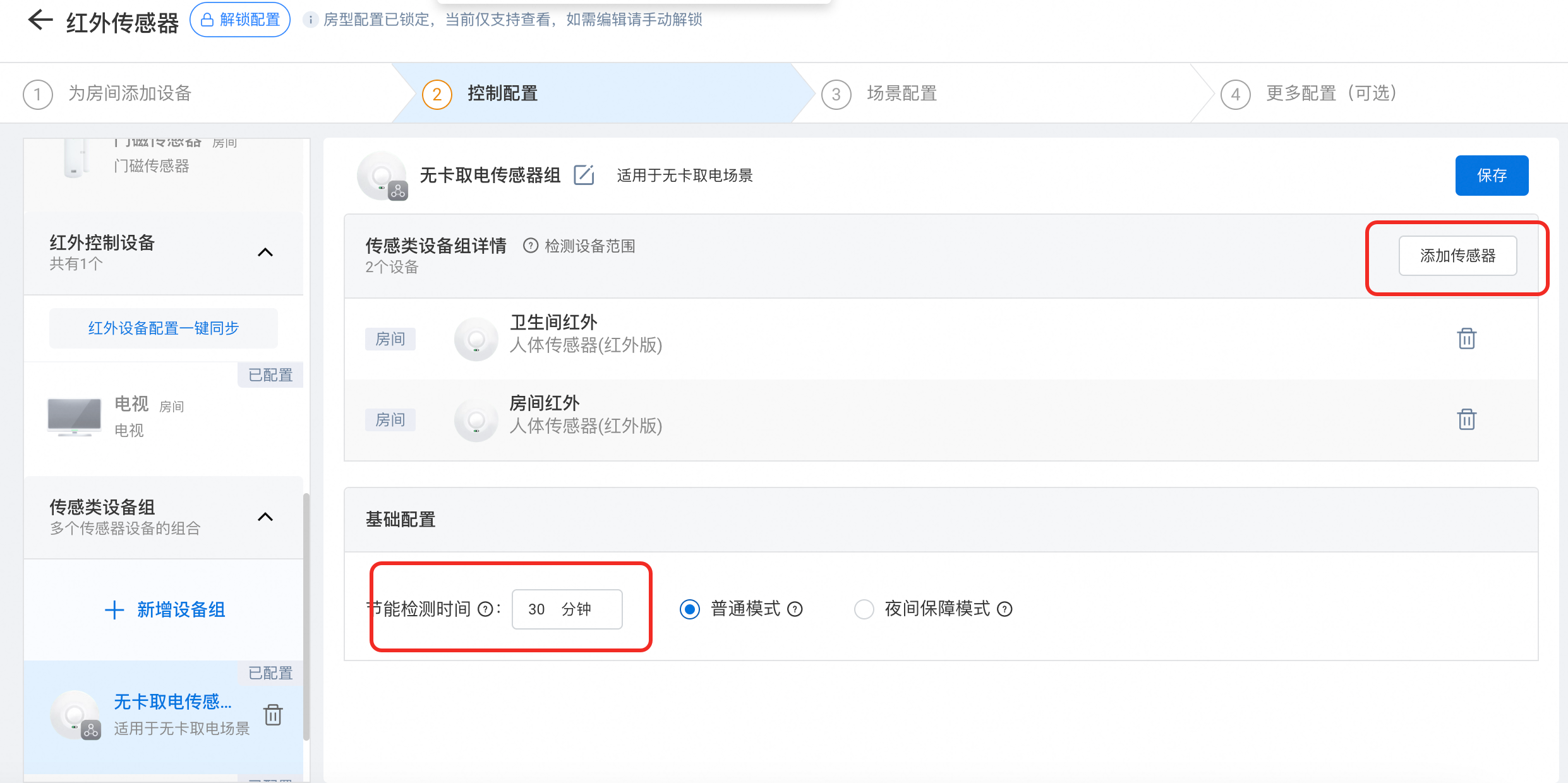

• 节能检测时间：在此时间段内进行有无人检测（正式营业酒店建议配置为30分钟）

• 普通模式：基于人体传感器组结果自动判断

• 夜间保障模式：该模式下设定时间段内默认有人，不主动进行有无人检测，不会进入节能模式。该模式设定时间段外，仍基于人体传感器组的结果自动判断（即普通模式）。需注意的是，该模式需要音箱在线，如音箱不在线，则自动切换为普通模式。

3. 门磁传感器配置

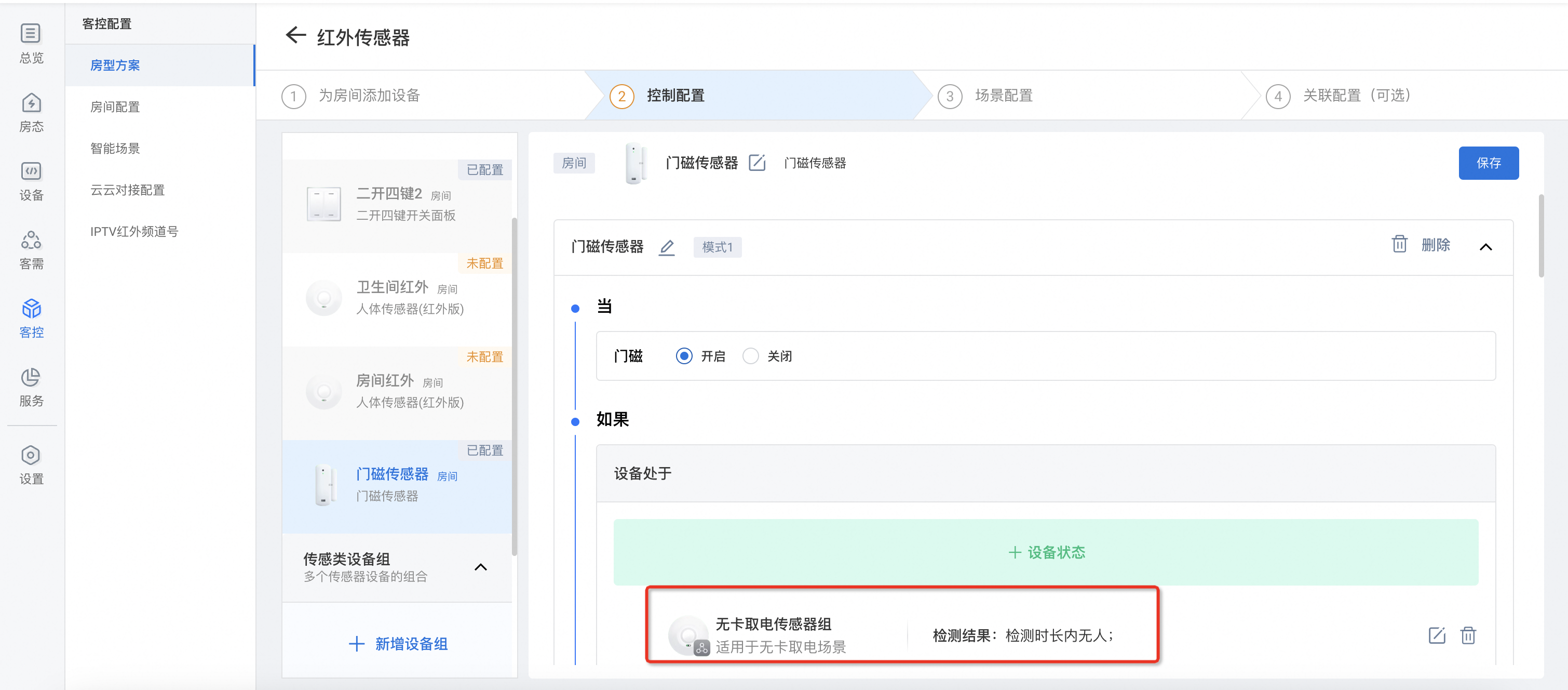

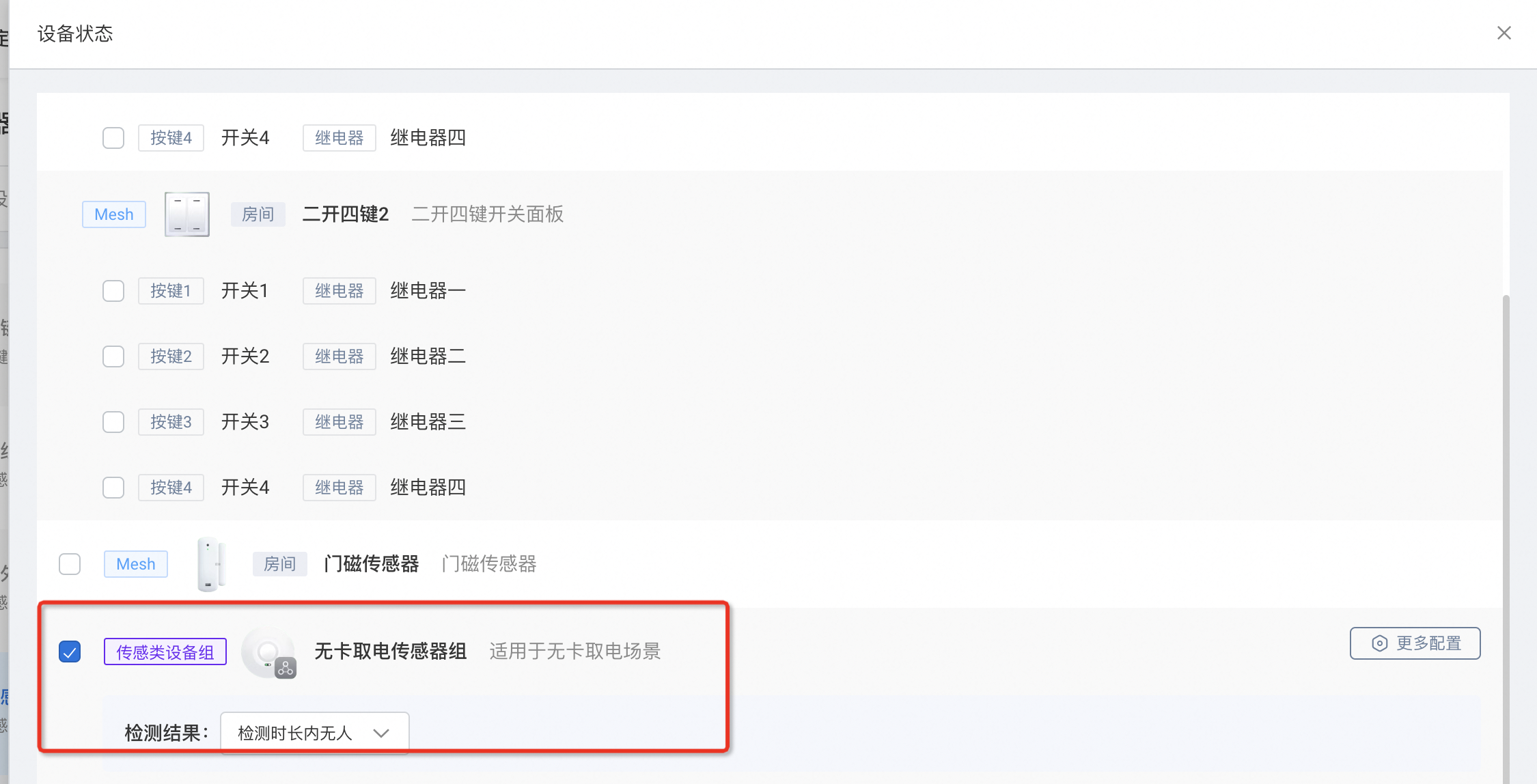

门磁“开启”时，添加设备状态：传感类设备组检测结果为“检测时长内无人”

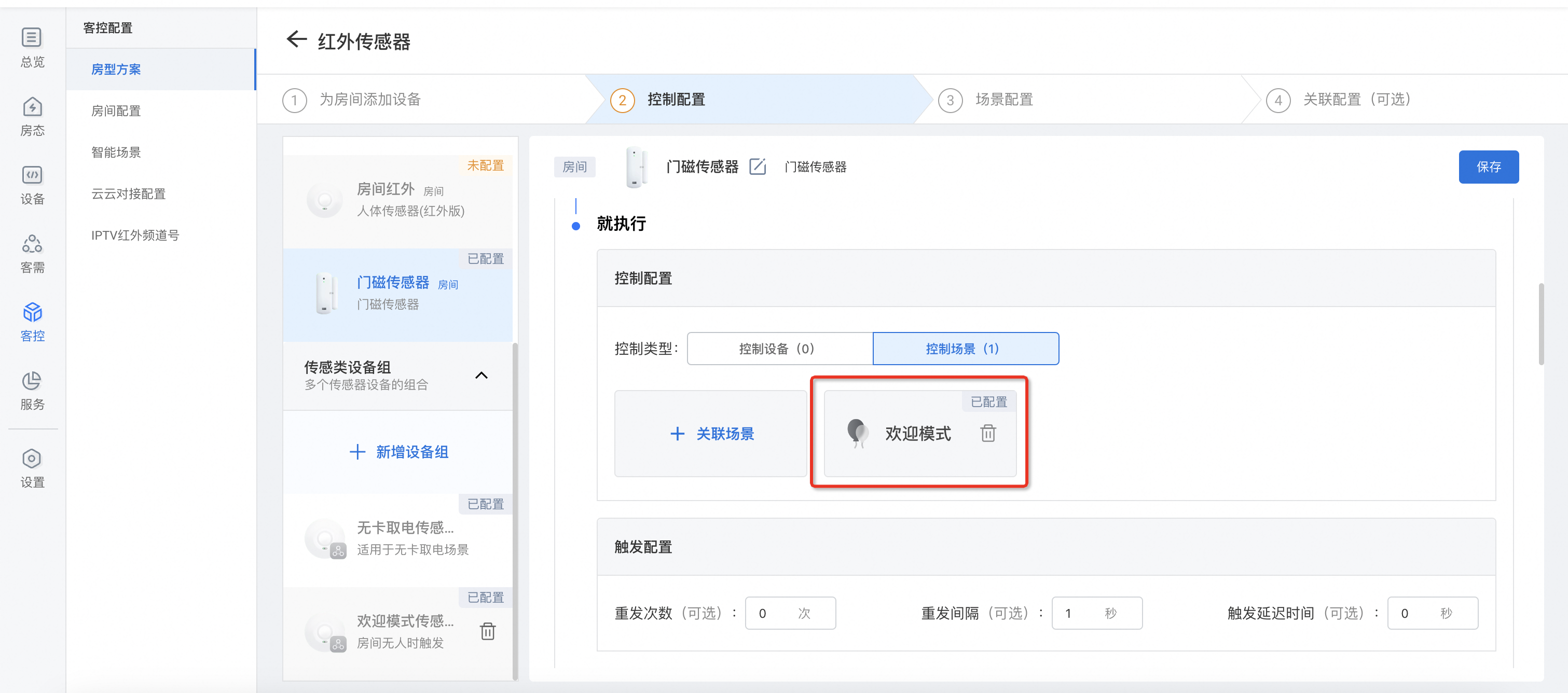

执行逻辑添加关联场景“欢迎模式”（必须关联配置欢迎模式）

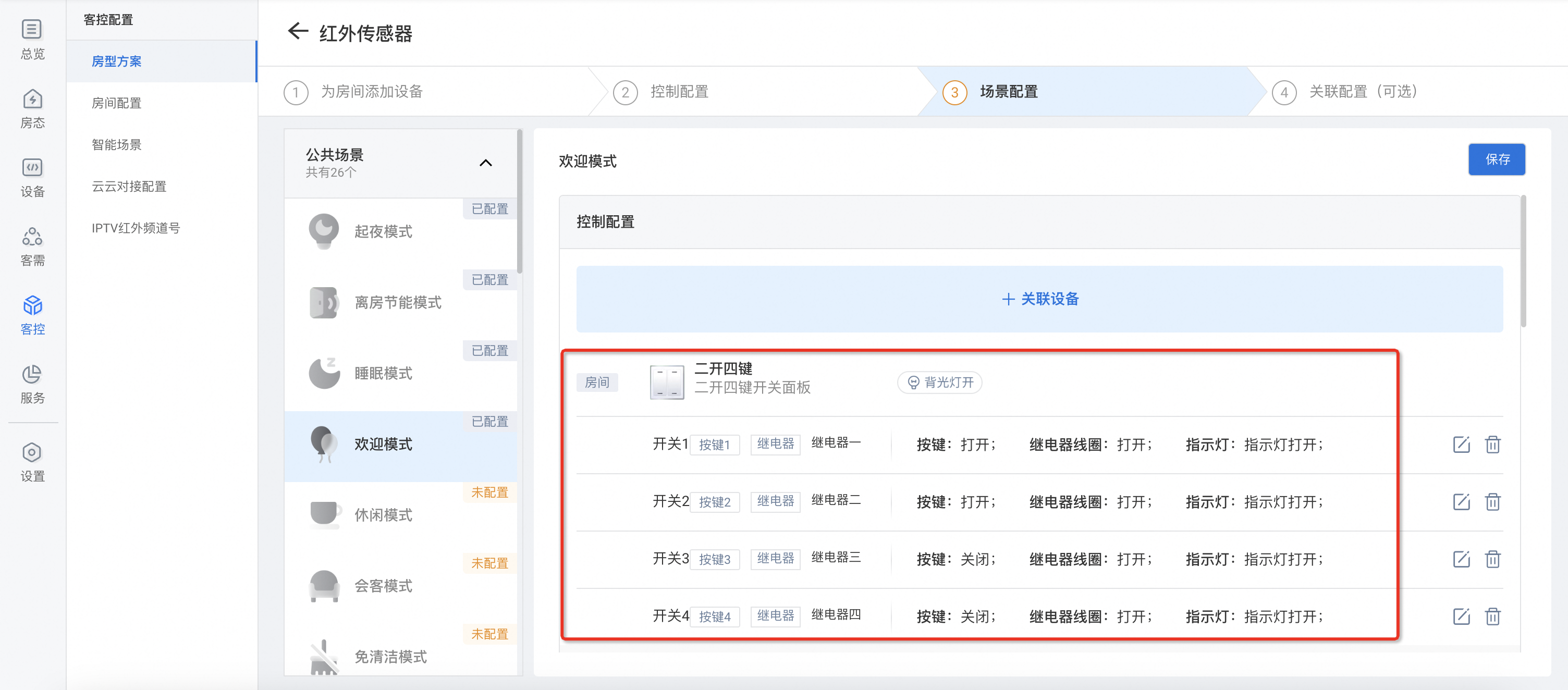

“欢迎模式”场景中可以自定义配置需要执行的控制动作

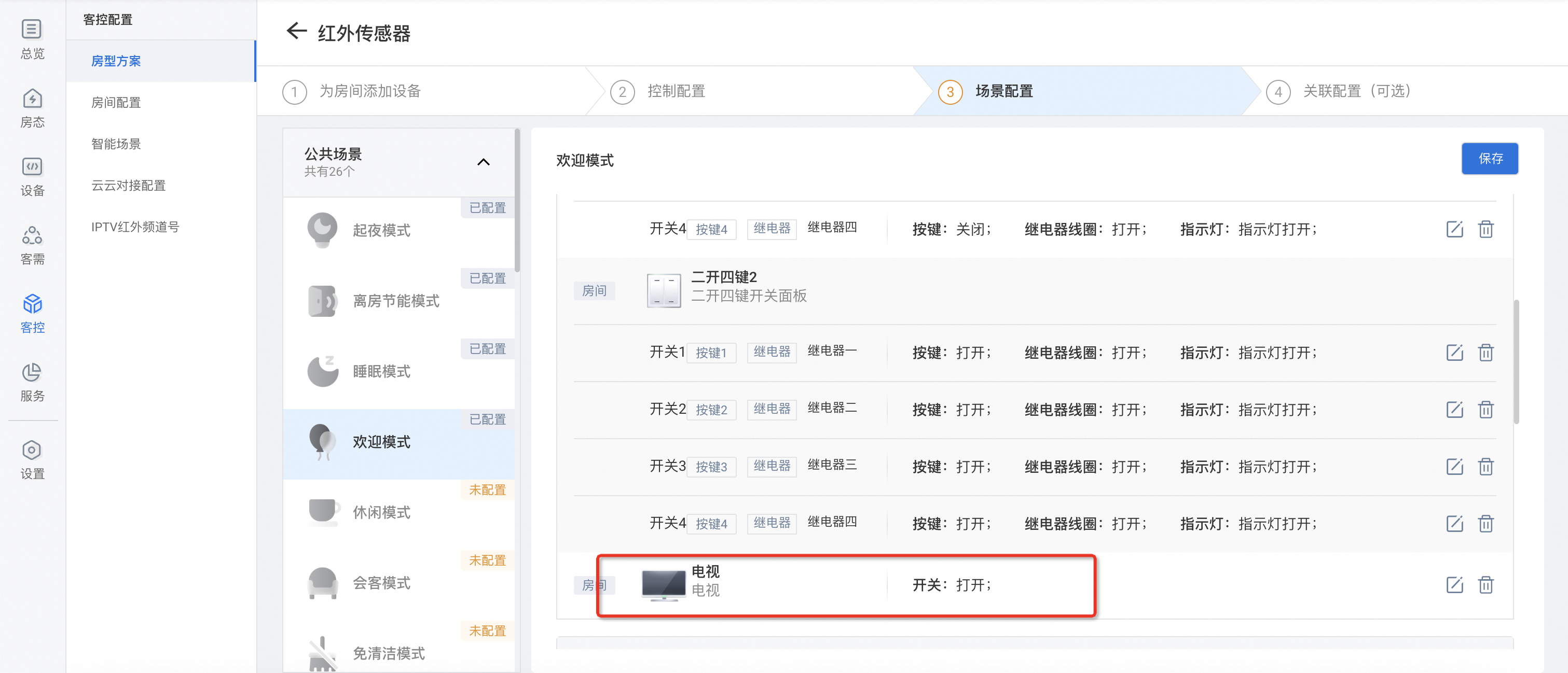

欢迎模式中也可以关联配置控制红外设备，比如开门时检测房间内无人，启动欢迎模式，打开红外电视

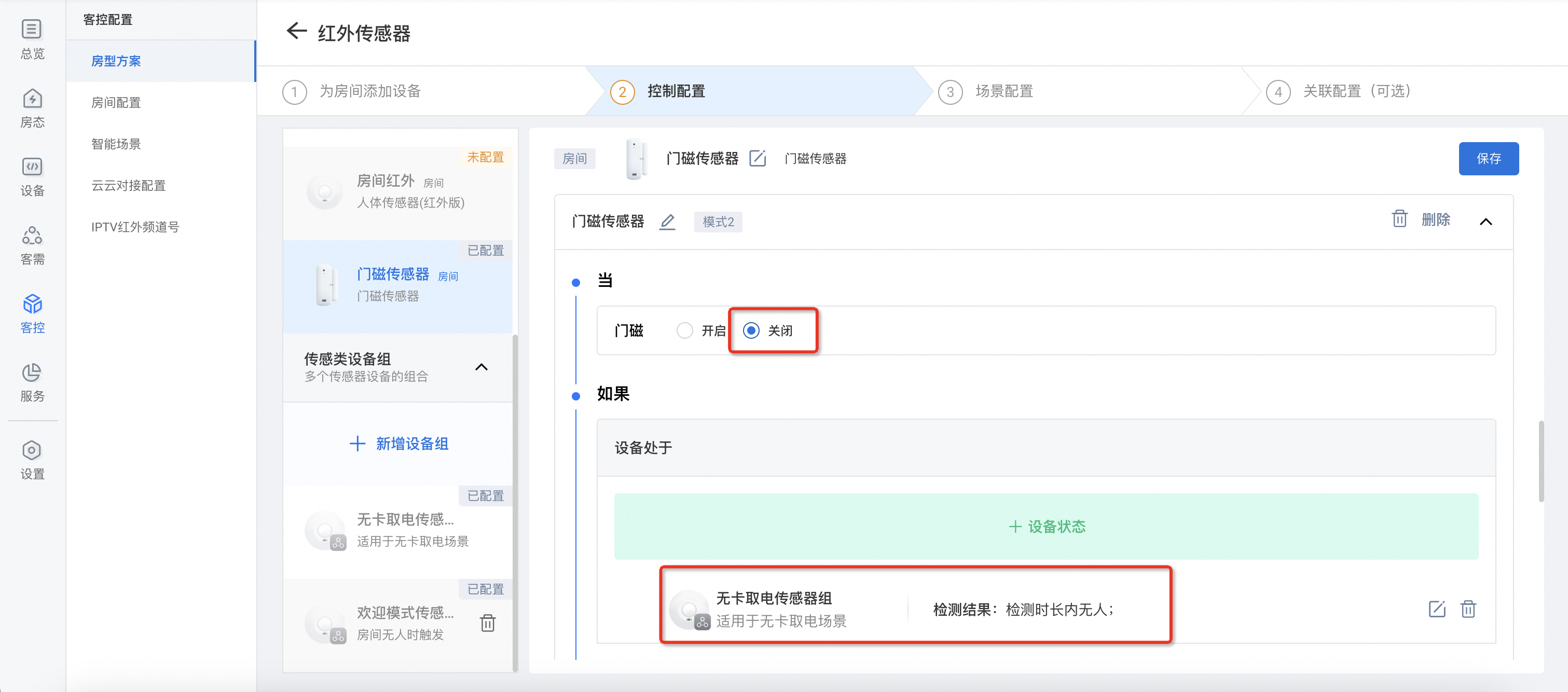

同样的，门磁“关闭”时添加设备状态：传感类设备组检测结果为“检测时长内无人”

执行逻辑添加关联场景“离房节能模式”（必须关联配置离房节能模式）

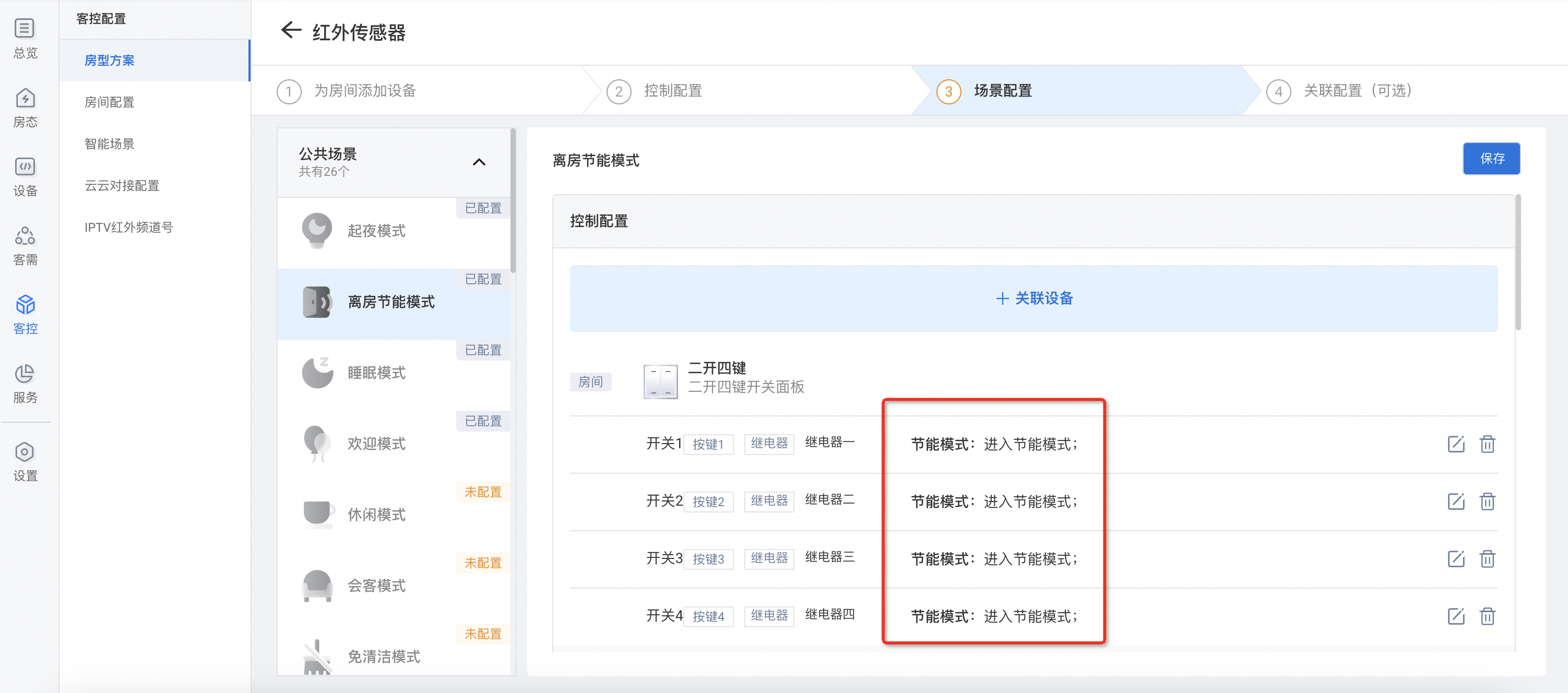

“离房节能模式”注意需要配置“进入节能模式”属性（不配置时如果人为触发任意实体按键，不会自动退出节能模式）

3.2 传感器直接触发通断电（人来灯亮，人走灯灭）

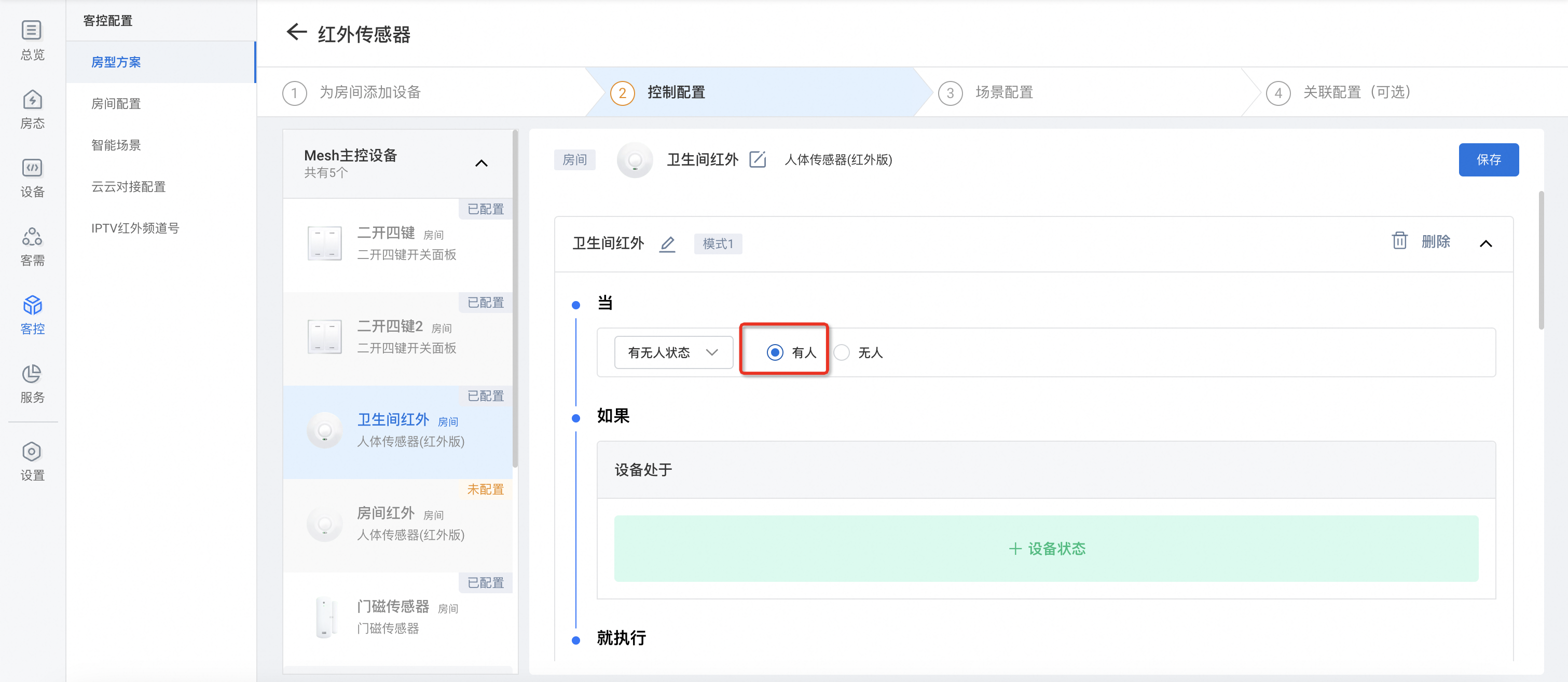

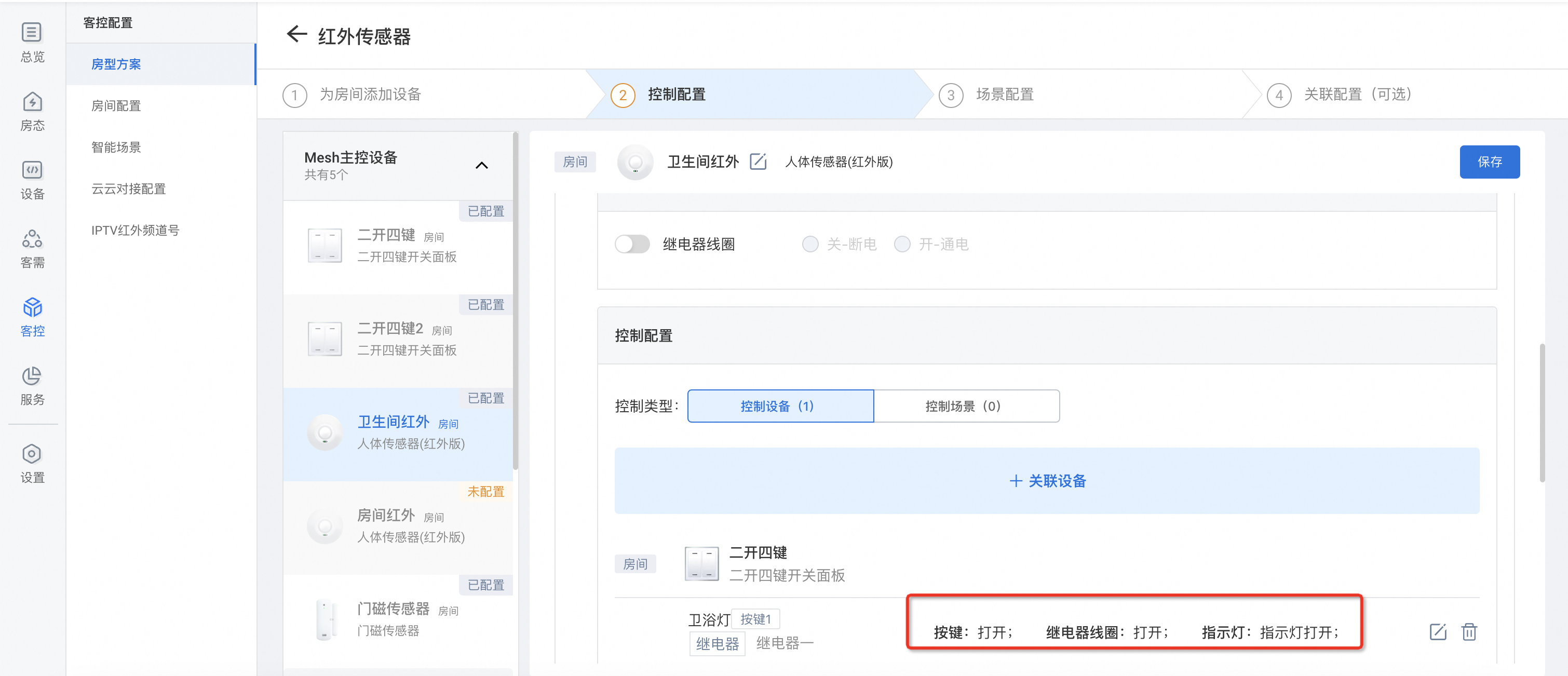

以卫生间传感器配置举例，当“有无人状态”检测为“有人”时

关联设备控制可以自定义配置打开卫浴灯

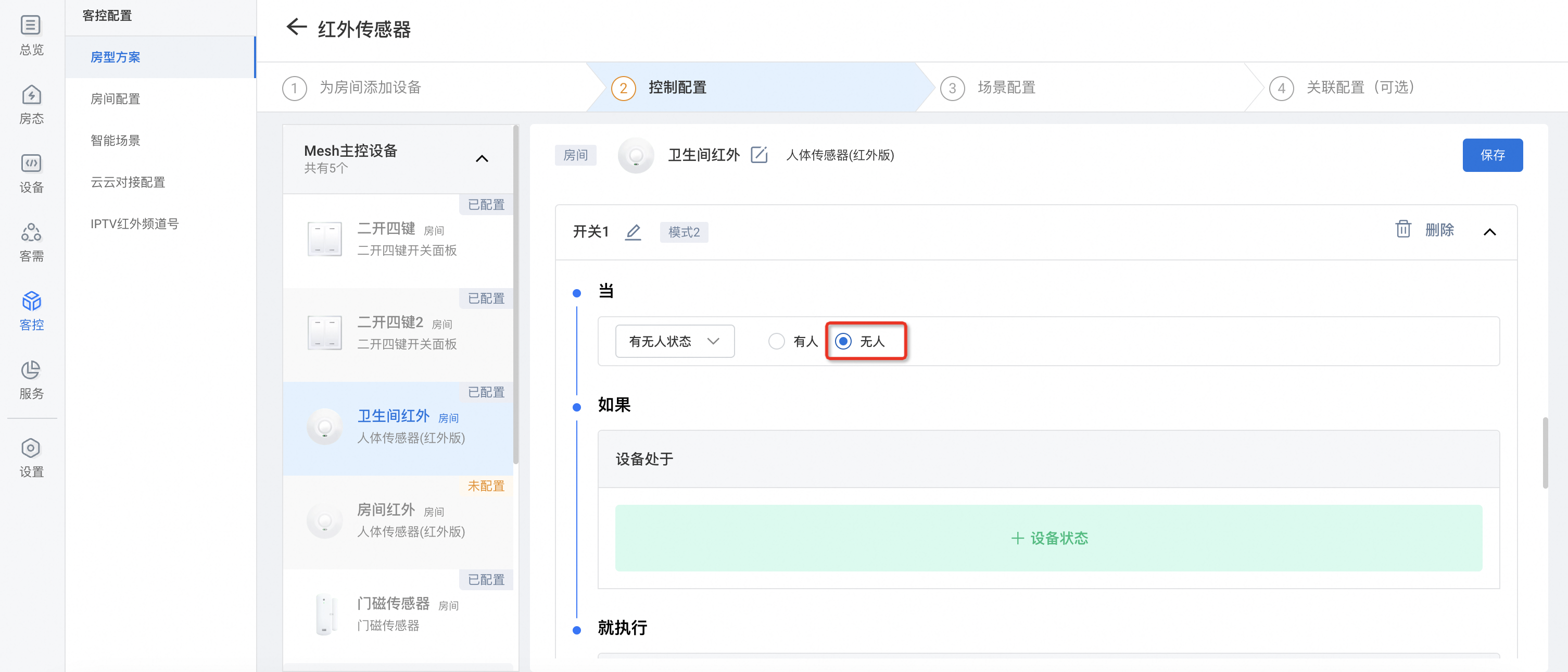

当“有无人状态”检测为“无人”时

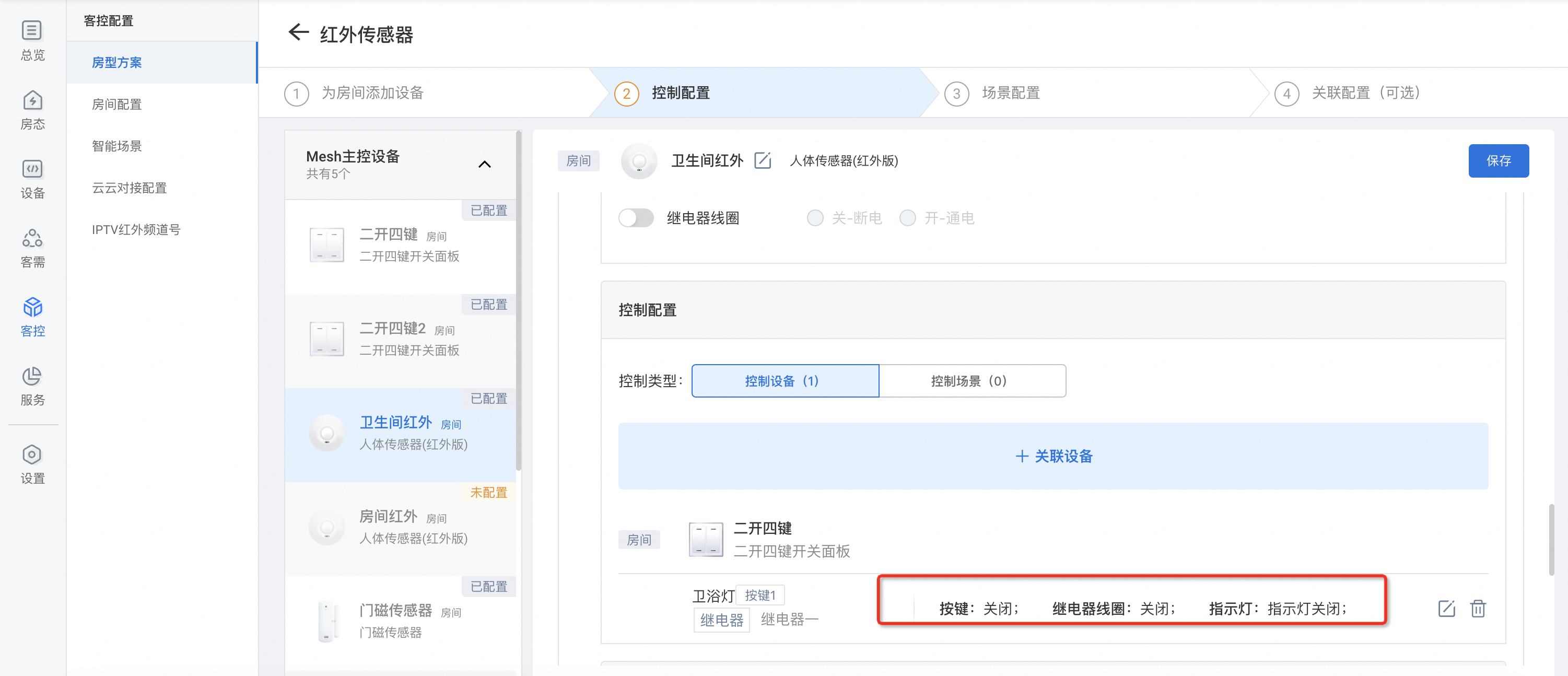

关联设备控制可以自定义配置关闭卫浴灯

3.3 退出节能模式

如果误进入节能模式下，支持人为触发任意实体按键，从而退出节能模式状态（设备恢复到断电前的状态）

注意：

1. 离房节能模式中需要对应配置“进入节能模式”属性才可以支持触发任意按键退出节能模式

4. APP调试

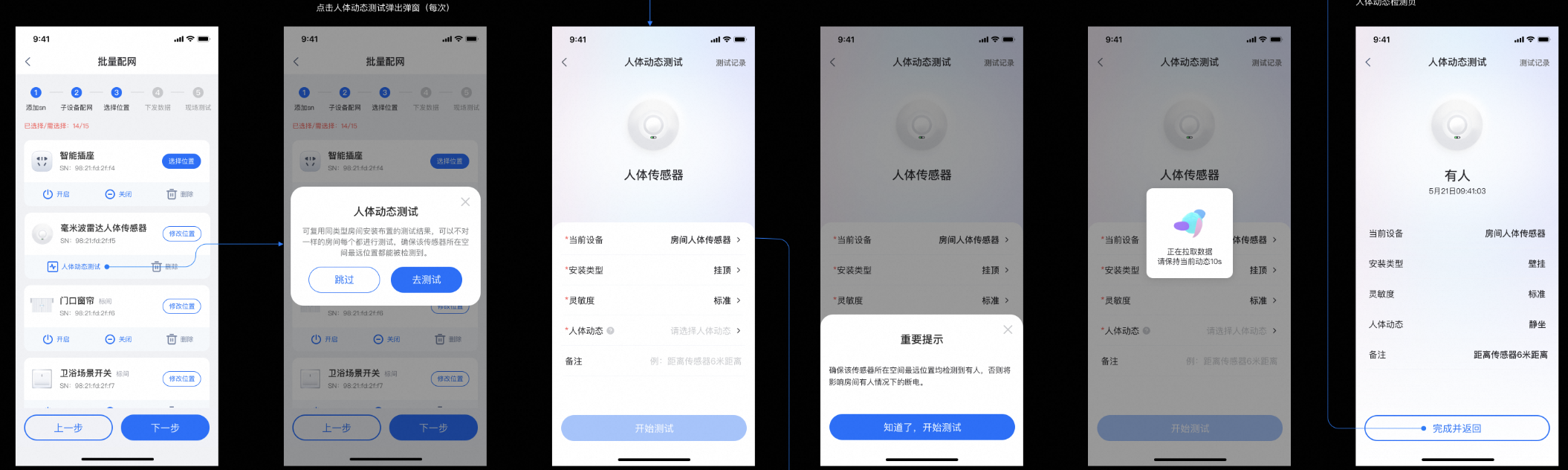

毫米波雷达人体传感器人体动态测试

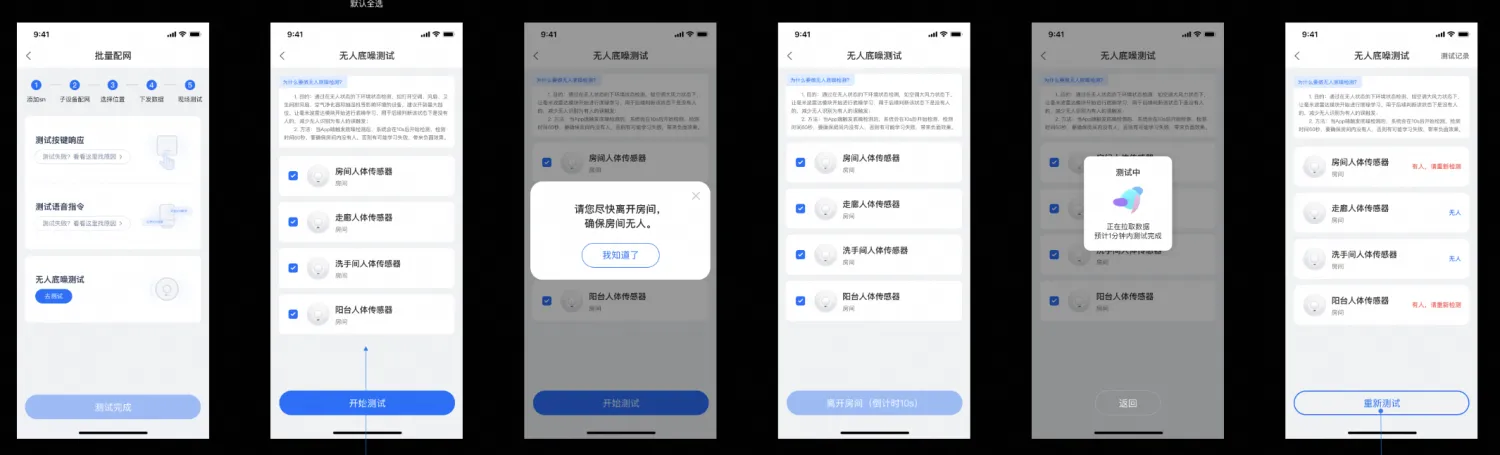

毫米波雷达人体传感器底噪检测

确保房间内无人，再开始底噪检测，底噪校准后，检测到无人是正常的，如果检测到有人说明失败，可以选择重新检测

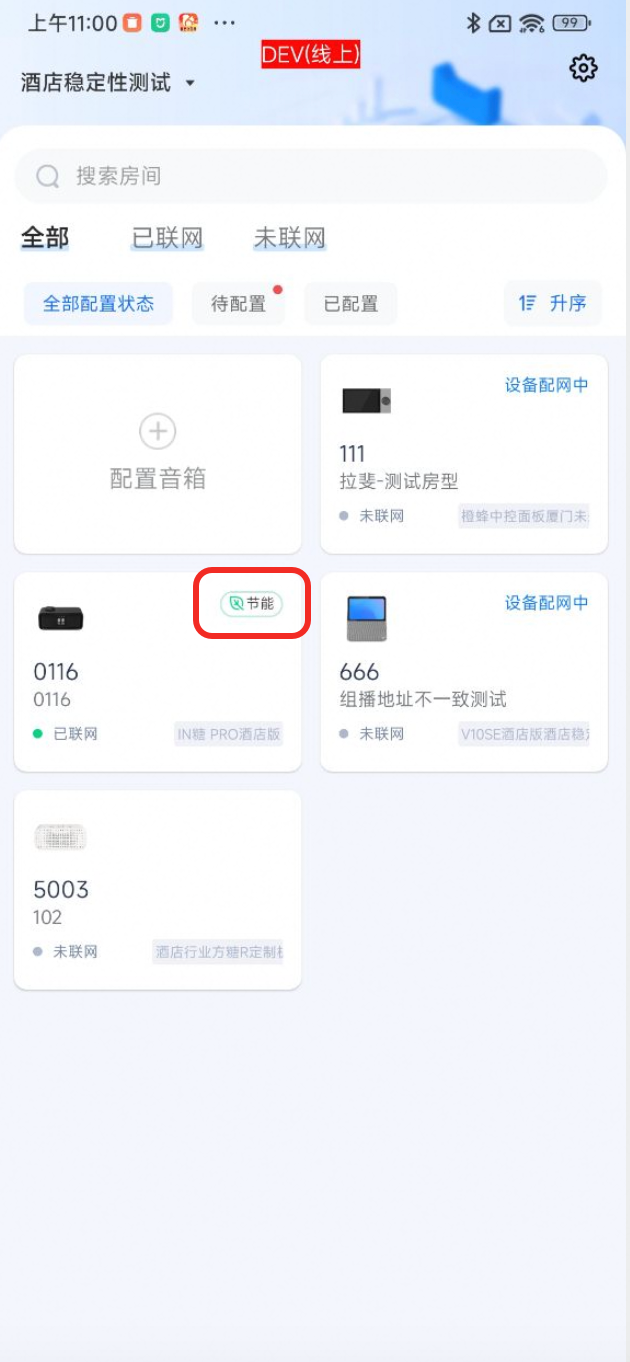

查看进入节能模式的房间信息

app支持查看当前进入节能模式的房间信息，详情如下图所示
